06/06/2005 - Pedras da Piava: Informações complementares

Conforme foi veiculado na sexta-feira passada, dia 03-06-05, a sondagem automatizada realizada pela Divisão de Estudos e Projetos da SPH revelou a existência de mais de uma pedra em frente ao Sava Clube.

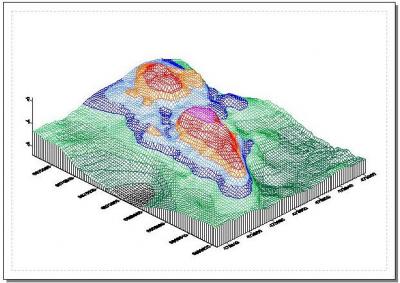

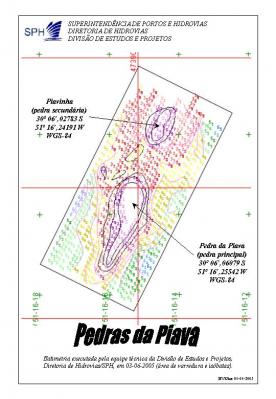

As figuras abaixo mostram com maiores detalhes a constituição das pedras, bem como seu posicionamento. A figura à esquerda foi obtida a partir de arquivos XYZ, gerados no programa hidrográfico Hypach, com a utilização do programa SURFER (malha tridimensional). À direita, são mostradas as isóbatas (curvas de nível)criadas durante a sondagem, que revelam claramente a existência de duas pedras, ou duas saliências da mesma formação rochosa.
Os números que indicam as profundidades, na figura das isóbatas, aparecem em diferentes cores, conforme a seguinte convenção (em metros):
violeta (2 - 3); vermelho (3 - 4); amarelo (4 - 5); verde (5 - 6) e azul (6 - 7).
Na malha tridimensional, há uma convenção diferente apenas para as cores verde e azul, que estão invertidas (as profundidades verdes é que são as maiores, de 6 até 7 metros).
